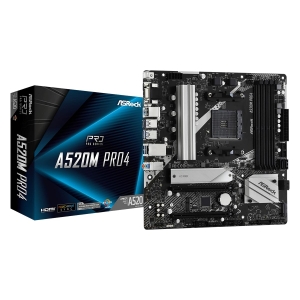

Scheda madre asrock a520m pro4 sk am4 4*ddr4 m.2 raid vga+hdm+dp

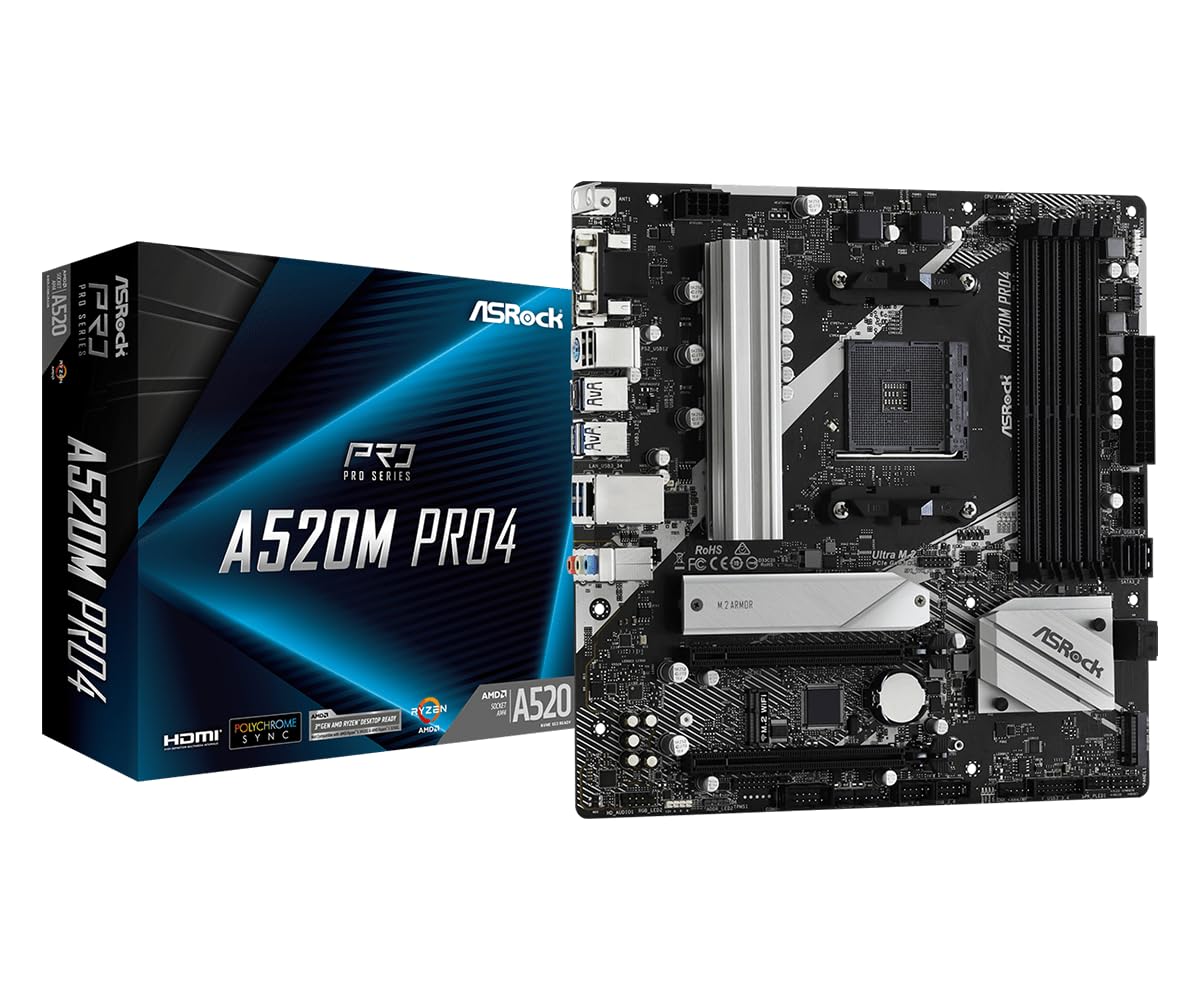

A520M Pro4

Supporta Socket AMD AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 e 5000 G-Series Desktop Processors
Fase di alimentazione 8, Digi Power
Supporta DDR4 4733+ (OC)
2 x PCIe 3.0 x16, 1 x M.2 chiave E per WiFi
Opzioni di uscita scheda grafica: HDMI, DisplayPort, D-Sub
Audio HD a 7.1 canali (Realtek ALC1220/ALC1200 Audio Codec), Nahimic Audio
4 x SATA3, 1 x Ultra M.2 (PCIe Gen3x4), 1 x M.2 (PCIe Gen3x2 & SATA3)
10 x USB 3.2 Gen1(5 x Rear, 1 x Rear Type-C, 4 x Front)
LAN Realtek Gigabit

Caratteristica Unica
ASRock Super Lega
- Valvola alimentazione Premium 50A
- PCB in zaffiro nero
- Circuito in vetro ad alta densità
- PCB rame da 2 oz
Dissipatore M.2 ASRock a copertura totale
ASRock Ultra M.2 (PCIe Gen3x4)
ASRock Checker stato post (PSC)
ASRock Full Spike Protection (per tutte le porte USB, audio, LAN)
ASRock Live Update & APP Shop
CPU
- Supporta Socket AMD AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 e 5000 G-Series Desktop Processors*
- Design Digi Power
- Fase di alimentazione 8

*Please refer to CPU supporta list for details.
Chipset
- AMD A520
Memoria
- Tecnologia di memoria Dual Channel DDR4
- 4 x slot DDR4 DIMM
- Le CPU AMD Ryzen (Vermeer) supporta DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, momoria senza buffer*
- Le CPU della serie AMD Ryzen (Matisse) supportano memoria senza buffer DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, momoria senza buffer*
- AMD Ryzen series APUs (Cezanne) supporta DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, momoria senza buffer*
- AMD Ryzen series APUs (Renoir) supporta DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, momoria senza buffer*
- Capacità massima della memoria di sistema: 128GB**
- Supporta moduli di memoria Profilo di memoria estrema (XMP)
- Contatto in oro 15μ negli slot DIMM

*For Ryzen Series APUs (Cezanne e Renoir), ECC is only supported con PRO CPUs.
Fare riferimento alla tabella seguente per il supporto della frequenza di memoria AMD non XMP. Per maggiori dettagli, fare riferimento al QVL sul sito Web di ASRock.

CPU Serie Ryzen (Vermeer):

CPU Serie Ryzen (Matisse):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs:

SR: DIMM Single rank, 1Rx4 o 1Rx8 su etichetta modulo DIMM x=1 o 2
DR: DIMM Dual rank, 2Rx4 o 2RX8 su etichetta modulo DIMM

**A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per la prenotazione all'uso del sistema sotto Windows^® a 32 bit. Per Windows^® 64-bit OS con CPU 64-bit, non esiste tale limitazione.
BIOS
- BIOS legale 128 Mb AMI UEFI con supporto GUI
- Supporta "Plug and Play"
- Compatibile con ACPI 5.1 wake up events
- Supporta jumperfree
- Supporta SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB multi-regolazione della tensione
Schede Grafiche
- Scheda grafica integrata AMD Radeon™ serie Vega in APU della serie Ryzen*
- DirectX 12, Pixel Shader 5.0
- Memoria condivisa predefinita 2 GB. La memoria condivisa massima supporta fino a 16 GB.**
- Tre opzioni di uscita scheda grafica: D-Sub, HDMI e DisplayPort 1.4
- Supporta tre monitor
- Supporta HDMI 2.1 con max. Risoluzione up to 4K x 2K (4096x2160) @ 60Hz
- Supporta DisplayPort 1.4 con max. Risoluzione up to 5K (5120x2880)@120Hz
- Supporta D-Sub con risoluzione massima fino a 1920x1200 @ 60Hz
- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI 2.1 Port (è necessario un monitor compatibile HDMI)
- Supporta HDR (High Dynamic Range) con HDMI 2.1
- Supporta HDCP 2.3 con HDMI 2.1 e DisplayPort 1.4 Ports
- Supporta 4K Ultra HD (UHD) playback con HDMI 2.1 e DisplayPort 1.4 Ports
- Supporta Microsoft^® PlayReady

*Il supporto effettivo può variare a seconda della CPU

**I 16GB di memoria condivisa massima richiedono una memoria di sistema da 32 GB installata
Audio
- Audio HD a 7.1 canali con protezioni contenuti (Realtek ALC1220/ALC1200 Audio Codec)
- Supporto audio Blu-ray Premium
- Supporta la protezione contro le sovratensioni
- Schermatura isolante PCB
- Singoli strati PCB per canale audio R/L
- Nahimic Audio
LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Supporta Wake-On-LAN
- Supporta la protezione da fulmini/ESD
- Supporta Ethernet 802.3az ad efficienza energetica
- Supporta PXE
Slot di espansione
- 2 x Alloggi PCI Express 3.0 x16 (PCIE1: a modalità x16; PCIE2: a modalità x2)*
- 1 x socket M.2 (Key E), supporta il modulo di tipo 2230 WiFi/BT PCIe WiFi

*SSD NVMe come dischi di avvio
Immagazzinamento
- 4 x connettori SATA3 6.0 Go/s, sopporta RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug*
- 1 x socket Ultra M.2 (M2_1), supporta il modulo M Key tipo 2280 M.2 PCIe fino a Gen3 x4 (32 Gb/s)**
- 1 x socket M.2 (M2_2), supporto per moduli di tipo M Key 2280 M.2 SATA3 6.0 a Gb/s e modulo M.2 PCI Express fino a Gen3 x2 (16 Gb/s)

*M2_2 e SATA3_3_4 sono condivise. Se una di loro è in uso, l'altra verrà disattivata.

**SSD NVMe come dischi di avvio
NVMe SSD is not supported con AMD Athlon™ 3000G Processors
Connettore
- 1 x collettore porta COM
- 1 x collettore SPI TPM
- 1 x LED di alimentazione e header altoparlanti
- 2 x collettore RGB LED*
- 2 x Header LED indirizzabiles**
- 1 x Connettore CPU ventola (4-pin)***
- 1 x CPU/connettore della ventola e pompa ad acqua (4-pin) (Controllo intelligente della velocità della ventola)
- 4 x Case/connettore ventola pompa dell’acqua (4-pin) (Controllo intelligente della velocità della ventola)****
- 1 x 24-pin collettore alimentazione ATX
- 1 x 8-pin connettore ATX 12V
- 1 x connettore audio sul pannello frontale
- 2 x collettore USB 2.0 (supporta 4 porte USB 2.0) (Supporta la protezione ESD)
- 2 x collettore USB 3.2 Gen1 (supporta 4 porte USB 3.2 Gen1) (Supporta la protezione ESD)

*Supporta strisce LED fino a 12V/3A 36W

**supporta in total up to 5V/3A, 15W LED Strip

***Il connettore della ventola sulla CPU supporta la ventola della CPU alla potenza massima di 1A (12W).

****Il case/ventola della pompa dell’acqua supporta la ventola a raffreddamento ad acqua di potenza massima 2A (24W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP possono automaticamente rilevare se la ventola a 3 pin o a 4 pin è in uso.
Pannello Posteriore I/O
- Supporto Antenna
- 1 x porta PS/2 per tastiera/mouse
- 1 x porta D-Sub
- 1 x porta HDMI
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen1 Type-A Port (Supporta la protezione ESD)
- 4 x USB 3.2 Gen1 Type-A Ports (ASMedia ASM1074 hub) (Supporta la protezione ESD)
- 1 x porte USB 3.1 Gen1 Type-C (Supporta la protezione ESD)
- 2 x porte USB 2.0 (Supporta la protezione ESD)
- 1 x porte LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
- Jack Audio HD: ingresso linea / cassa frontale / microfono
Software e UEFI
Software
- ASRock Scheda Madre Utility (A-Tuning)
- ASRock Polychrome SYNC
UEFI
- ASRock UEFI Full HD
- ASRock Flash istantaneo

*Queste utility possono essere scaricate da App Shop.
Accessori
- I/O Shield
- 2 x cavi dati SATA
- 2 x Viti per socket M.2
Monitoraggio Hardware
- Rilevamento temperatura: CPU, CPU/pompa dell’acqua, case/Ventole della pompa dell’acqua
- Tachimetro ventole: CPU, CPU/pompa dell’acqua, case/Ventole della pompa dell’acqua
- Ventola silenziosa (Regolazione automatica della velocità della ventola del case in base alla temperatura della CPU): CPU, CPU/pompa dell’acqua, case/Ventole della pompa dell’acqua
- Controllo ventola multi-velocità: CPU, CPU/pompa dell’acqua, case/Ventole della pompa dell’acqua
- Monitoraggio tensione: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP
Fattore di Forma
- Fattore di forma Micro ATX: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- Progettazione solida dei condensatori
- PCB rame da 2 oz
OS
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
Certificazioni
- FCC, CE
- Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP)
